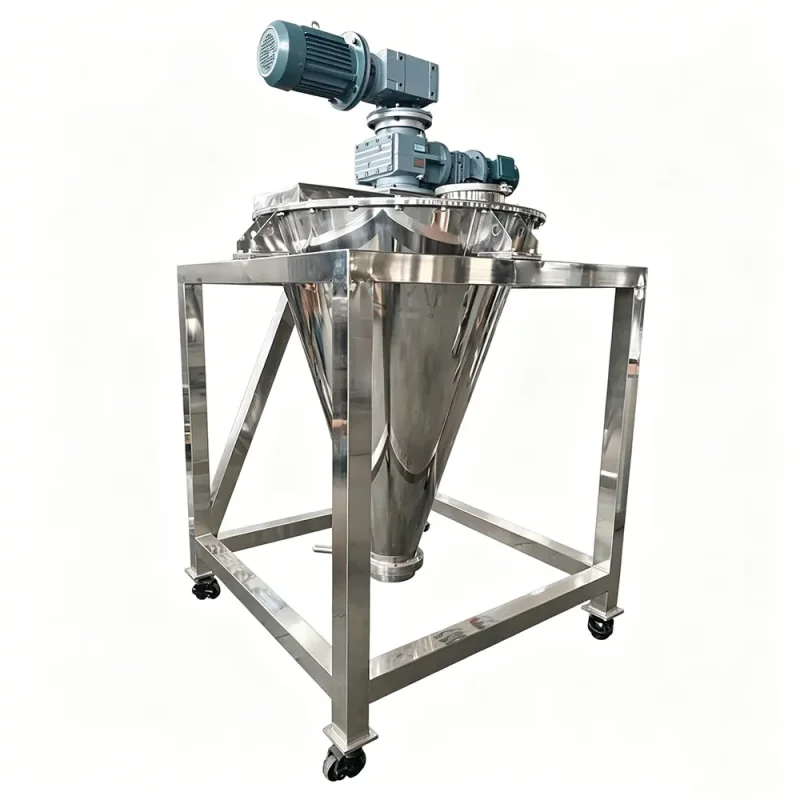

SHJ Series 双螺旋锥形混合机
SHJ Series 双螺旋锥形混合机
瑰宝集团 · 始于1984
老牌知名实力大厂
粉碎、混合、干法制粒专家

联系我们

Email:sales@guibaogroup.com
电话:0510-86381305

全天候在线客户支持

快速获取报价

产品介绍



设备机型一览

机型 螺旋结构与排布
单螺旋锥形混合机 单根长螺旋沿锥体内壁布置,同时实现自转与公转
双螺旋锥形混合机 一长一短两根螺旋,偏心不对称排布,同步自转 + 公转
三螺旋锥形混合机 中部1根主长螺旋 + 两侧对称2根短螺旋,三根同步运行
立式螺带混合机 一体式连续螺带叶片,紧贴锥体内壁旋转

核心优势

🔧 结构先进,运行零隐患

螺旋轴底部无轴承设计,从根源上杜绝轴承磨损、密封失效导致的漏粉故障,设备长期运行更安心。

⚡ 混合快,均匀度行业领先

  • 不对称大小双螺旋布局,一长一短偏心运转,大幅扩大混合区域,尤其擅长处理比重差异大、配比悬殊的物料;

  • 混合周期短,效率显著提升;

  • 均匀度变异系数 CV ≤ 5%,远优于行业标准;

  • 卸料干净利落,筒内无残留,批次切换更省心。

💰 能耗极低,节能表现突出

整机运行功耗仅为传统滚筒式混合机的 1/10,长期使用成本优势明显。

🌿 混合过程温和无损

物料在筒内受到轻柔翻拌,无破碎、无磨损、无局部过热,特别适合对颗粒形态和热敏性有要求的物料。

🧊 成品稳定,不分层不离析

混合完成后物料保持高度均一状态,静置、输送过程中无分层、无偏析,保证每批次成品品质一致。

🔒 全密闭无尘,经久耐用

整机采用密闭结构,杜绝粉尘外溢,操作简便、维护便捷。锥形筒体可定制为压力容器,满足加压、真空等特殊工况生产需求。

🛡️ 筒体材质灵活可选

根据物料特性与卫生要求,可选碳钢、304不锈钢、316L不锈钢、321不锈钢,表面处理工艺亦可按需定制。

为什么选择我们的双螺旋锥形混合机?

  • 精工制造:所有核心零部件均采用五轴加工中心一次装夹完成,精度媲美航空级标准;

  • 传动核心,经久可靠:齿轮采用美国格里森弧齿锥齿轮工艺,合金钢锻造+渗碳淬火,承载能力强,长期重载运行依然平稳;

  • 螺旋量身定制:针对每一类物料,通过实验数据比对 + 计算机建模,独立设计螺旋结构;

  • 差异化螺旋升角:根据物料密度、流动性、主料与添加剂特性,定制不同螺旋升角,确保混合轨迹最优;

  • 从容应对极端配比:即便主料与添加剂配比高达 1:1000,依然实现宏观与微观层面的均匀混合。

工作原理

双螺旋锥形混合机通过 公转 + 自转 的复合运动,在筒内营造四种物料流动形态:

  1. 公转——两根螺旋绕锥体中心线公转,带动物料沿锥筒内壁做圆周循环运动;

  2. 自转——螺旋叶片自身旋转,将物料从筒壁向锥体中心径向推送;

  3. 物料在锥筒内向上爬升,到达上部后沿螺旋外缘自然回落,同时沿螺旋轴向持续掺混;

  4. 上述运动叠加,形成对流、剪切、扩散、渗透四种混合机制,粉体在极短时间内达到宏观均匀与微观精细分布。

选型指南 · 6步定案

步骤 1:确定单次处理容积

单机批次容积覆盖 0.1~30 m³,根据您的产能需求匹配最适规格。

步骤 2:确定接触物料材质

仅筒体、螺旋等直接接触物料的部件支持材质定制;电机、减速机、轴承等非接触件采用标准工业材质。
可选材质:普通碳钢、304不锈钢、316L不锈钢、321不锈钢;表面处理(抛光、喷涂等)可依据物料粘附性、腐蚀性及卫生等级定制。

步骤 3:匹配电机功率

根据以下参数精准选型:

  • 物料比重

  • 物料流动性(休止角、压缩比等)

  • 设备启动工况 —— 空载启动(标准)或 带载启动(重载工况)

步骤 4:选配辅助系统

按工艺需求加装:

  • 液体喷淋系统(雾化添加)

  • 加热夹套系统(蒸汽/导热油)

  • 冷却夹套系统(循环水/冷媒)

步骤 5:标准预留接口

每台设备标配通用工艺口:

  • 投料口

  • 清洗检修口

  • 排气除尘口

步骤 6:选择卸料与驱动方式

卸料执行机构可选:

  • 手动卸料

  • 气动卸料

  • 电动卸料

技术参数



型号 总容积(m³) 装载系数 功率(kW) 尺寸(mm) 重量(kg)
SHJ-0.06 0.06 0.4-0.6 1.5 φ630×1451 150
SHJ-0.1 0.1 0.4-0.6 1.5 φ715×1569 250
SHJ-0.3 0.3 0.4-0.6 2.2 φ920×1960 550
SHJ-0.5 0.5 0.4-0.6 3 φ1140×2320 600
SHJ-1 1 0.4-0.6 4 φ1480×2895 1200
SHJ-1.5 1.5 0.4-0.6 5.5 φ1633×3210 1350
SHJ-2 2 0.4-0.6 5.5 φ1816×3495 1500
SHJ-3 3 0.4-0.6 7.5 φ2040×3760 2300
SHJ-4 4 0.4-0.6 11 φ2250×4425 2520
SHJ-6 6 0.4-0.6 15 φ2548×4940 3000
SHJ-8 8 0.4-0.6 18.5 φ2780×5360 4500
SHJ-10 10 0.4-0.6 22 φ3018×5815 5500
SHJ-12 12 0.4-0.6 22 φ3204×6100 5900
SHJ-15 15 0.4-0.6 30 φ3442×6540 6600
SHJ-20 20 0.4-0.6 37 φ3805×7420 9800
SHJ-25 25 0.4-0.6 37 φ4086×7800 10200
SHJ-30 30 0.4-0.6 45 φ4330×8200 11500

为什么选择瑰宝



四十年工艺沉淀,硬核制造实力

作为业内资深实力大厂,我们以四十年高标准制药装备工艺为根基,积累多项行业核心技术,始终以成熟工艺与尖端品质,匹配客户高端生产需求。

多重国际认证,品质合规双保障

已通过 ISO9001 质量管理体系、CE 等多项国际权威认证,生产制造与服务交付全流程严格遵循标准化规范,从设备品质到落地服务全环节兜底,合作更放心。

校企研发共建,定制化技术支撑

与江南大学联合成立智能制造研发中心,深度布局智能装备升级;可根据客户场景提供设备优化、产线定制、工艺升级,以及 MES、SCADA 系统部署等专项服务,助力产线智能化转型。

全周期管家服务,全程响应无忧

构建覆盖售前方案规划、售中安装调试、售后维保检修的全周期服务体系,快速响应设备全场景使用问题,保障客户产线持续稳定运行。
从单机设备到整线交付,瑰宝集团以成熟工艺、前沿技术与贴身服务,全方位赋能客户生产效能提升。
